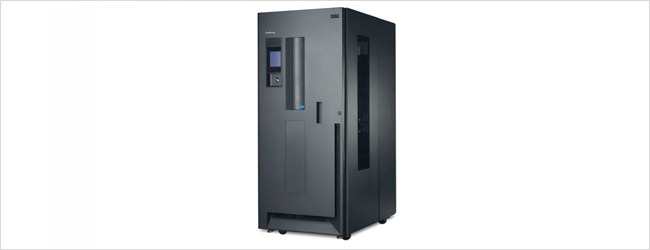

IBM System Storage TS3500
СХД IBM System Storage TS3500
Раздел: Ленточные системы IBM
|
IBM System Storage TS3500
|
||||||||||
|
|||||||||
|
Характеристики |
|||||||||
|
Назначение фреймов L23 – Базовый фрейм для TS1140, TS1130, TS1120 или 3592 D23 – фрейм расширения с возможностью установки накопителей для TS1140, TS1130, TS1120 или 3592 S24 – фрейм расширения, предназначенный только для картриджей 3592 L53 – базовый фрейм для LTO D53 – фрейм расширения с возможностью установки накопителей для LTO S54 – фрейм расширения, предназначенный только для картриджей LTO HA1 – служебный фрейм высокой доступности, предназначенный для работы с двойным захватным устройством SC1 – коннектор-шлюз для библиотечных рядов Коннектор-шлюз библиотек IBM System Storage Tape Library Connector Model SC1 Типы ленточных накопителей Ленточные накопители TS1140, TS1130, TS1120 или 3592, а также LTO Ultrium 6, 5, 4, 3, 2 и 1 Количество фреймов на библиотеку Один базовый фрейм, до 15 фреймов расширения (В конфигурации HA1 библиотека TS3500 поставляется с одним из двух дополнительных служебных фреймов, необходимых для работы двойного захватного устройства) Количество библиотек на комплекс До 15 библиотек Количество накопителей До 12 на фрейм До 192 на библиотечный ряд До 2700 на библиотечный комплекс Количество ленточных картриджей L23 – до 260 D23 – до 400 S24 – до 1000 Общее количество картриджей на библиотеку: 15 000 Общее количество картриджей на комплекс: 225 000 L53 – до 287 D53 – до 440 S54 – до 1 320 Общее количество картриджей на библиотеку: 20 000 Общее количество картриджей на комплекс: 300 000 Количество разъемов ввода-вывода До 224 на библиотеку (стандартная комплектация – 16 разъемов) До 3 360 на комплекс Количество логических библиотек До 192 на библиотеку (в зависимости от количества установленных накопителей) До 2700 на комплекс Количество систем 3953 До 4 на подсистему TS3500 Количество систем виртуализации TS7700 Virtualization Engine До 8 на подсистему TS3500 Количество ленточных контроллеров Tape Controller for System z До 16 на логическую библиотеку TS3500 Емкость** Картриджи LTO Ultrium 6: до 50 ПБ на библиотеку (до 125 ПБ при сжатии 2,5:1), до 1,875 эксабайт (ЭБ) на комплекс при использовании сжатия Картриджи 3592 Advanced: до 60 ПБ на библиотеку (180 ПБ при сжатии 3:1), до 2,7 ЭБ на комплекс при использовании сжатия Тип носителя L23/D23/S24 – картриджи IBM 3592 JA/JJ/JB/JC и JW/JR/JX/JY WORM L53/D53/S54 – картриджи LTO Ultrium 6, 5, 4, 3, 2, 1 Габариты (для всех фреймов) 1800 мм (Ш) × 782 мм (В) × 1212 мм (Т) (70,9 × 30,8 × 47,7 дюйма) Максимальный вес L23 – 490 кг (1079 фунтов); D23 – 451 кг (994 фунта), S24 – 526 кг (1160 фунтов) L53 – 481 кг (1061 фунт); D53 – 440 кг (970 фунтов), S54 – 563 кг (1240 фунтов) Гарантия Ограниченная гарантия на 1 год, круглосуточное обслуживание на месте установки, реагирование в день обращения, доступно расширение услуг Условия эксплуатации Температура От 16°C до 32°C (от 61°F до 90°F) Относительная влажность 20 – 80% (без образования конденсата) Максимальная температура по влажному термометру 23,0°C (73,4°F) Электропитание 8,0 А, 200 – 240 В перем. тока, 1,6 кВА Подключение и поддержка систем Возможность подключения к серверам IBM Power Systems, IBM System p, IBM System i и IBM System x, а также серверам и рабочим станциям других производителей. (Для подключения к System z можно использовать ленточную систему 3953, Virtualisation Engine TS7740 или ленточный контроллер System Storage Tape Controller для System z) Поддерживаемые операционные системы Поддержка драйвера устройств доступна для: Системные платформы IBM System z – SUSE Linux® Enterprise Server (SLES), Red Hat Enterprise Linux (RHEL) System p – IBM AIX, SLES, RHEL System i – IBM i, IBM i5/OS System x – Microsoft, SLES, RHEL, Solaris Платформы других поставщиков Oracle – некоторые серверы SUN/Адаптеры главной шины Fibre Channel (FC), Solaris Hewlett-Packard - Некоторые серверы HP / адаптеры FC HBA, HP-UX Microsoft – Windows Server 2008 Linux – RHEL, SLES Характеристики Фрейм 3953, модель F05 + код функции 5505 – базовый фрейм для системы 3953. Он состоит из корпуса, источника питания и кабелей, обеспечивающих работу управляющих устройств библиотеки и одного контроллера ленточных устройств TS1120 (до пяти дополнительных модулей F05 можно настроить как фреймы расширения, каждый из которых поддерживает до трех ленточных контроллеров TS1120) Диспетчер библиотеки 3953 Model L05 – один диспетчер библиотеки; до 2 (только для резервирования) на ленточную систему 3953. Количество фреймов Всего 6 – один базовый и до пяти фреймов расширения Системная консоль IBM System Storage TS3000 1 на ленточную систему 3953 Поддержка механизма виртуализации TS7700 Virtualisation Engine До двух блоков TS7700 на ленточную систему 3953; до 8 блоков на библиотеку TS3500 Поддержка контроллеров ленточных устройств TS1120 До 14 контроллеров при использовании двух блоков TS7700; до 16 контроллеров при отсутствии блоков TS7700 Системная консоль System Storage TS3000 Да, обязательно Габариты (для всех фреймов) 1800 мм (В) × 1102 мм (Ш) × 644 мм (Г) (71 × 43,4 × 25,4 дюйма) Вес 3953 модель F05 – 282 кг (620,4 ф.) Гарантия Ограниченная гарантия на 1 год, круглосуточное обслуживание на месте установки, реагирование в день обращения, доступно расширение услуг Условия эксплуатации Температура От 16°C до 32°C (от 61°F до 90°F) Относительная влажность 20 – 80% (без образования конденсата) Максимальная температура по влажному термометру 23,0°C (73,4°F) Электропитание 8,0 А, 200 – 240 В перем. тока, 1,5 кВА Подключение и поддержка систем Ленточная система 3953 позволяет подключать накопители TS1140, TS1130, TS1120 и 3592 J1A в библиотеке TS3500 к серверам System z и системе TS7700 Virtualisation Engine Поддерживаемые операционные системы IBM z/OS Требования к аппаратному обеспечению Ленточные системы Ленточная библиотека IBM System Storage TS3500 Ленточные накопители Ленточный накопитель IBM System Storage TS1140 Ленточный накопитель IBM System Storage TS1130 LTO Ultrium 6 LTO Ultrium 5 LTO Ultrium 4 LTO Ultrium 3 Сервер Любой сервер IBM System x, IBM System p или Intel® Адаптеры HBA Зависит от сервера и операционной системы Поддерживаемые операционные системы (сервер) AIX 6.1, 7.1 RHEL 5.x, 6.x SLES 11 Поддерживаемые операционные системы (клиент) AIX 6.1, 7.1 RHEL 5.x, 6.x SLES 11 Windows Server 2008 Solaris 10 для процессора SPAC HP-UX 11i v3 Требования к жестким дискам Файловая система Размеры /opt 5 ГБ /home/db2inst1 20 ГБ /tmp 7 ГБ |
|||||||||
|
